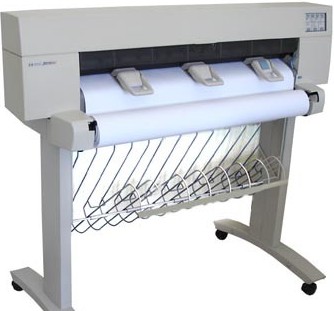

Codes erreurs système concernant les Traceurs HP Designjet 430, 450C et 455CA












Information importante sur la résolution des codes erreur :

Avant d’essayer de résoudre votre problème en essayant les différents tests suivants ou en remplaçant certaines pièces, vérifier le firmware utilisé par le traceur. En effet, les problèmes concernant certains firmwares sont résolus avec des versions ultérieures. Si vous utilisez une version de firmware antérieure à la dernière version publiée par HP, veuillez mettre à jour votre firmware.



Voici la schématisation des LED de votre traceur Designjet  430, 450C ou 455CA






1

2

3

4

Installation

Type de papier

Réimpression

Annulation





Statut : D : Prêt





E : Alignement Média





F : Chargement Média





Erreur : K : Cartouches





L : Données





M : Média



A : Rapide

B : Normal

C : Haute



5

Qualité d’impression

G : Papier

H : Film

I : Coated

J: Glossy

6



Type de papier

               N: Rouleau

                 O: Feuille









7

 Source Média





Codes Erreurs système:Les lignes suivantes contiennent les codes erreur possibles et les instructions à suivre pour résoudre les problèmes rencontrés.



Information complémentaire :
La mention "Steady" indique que les led de l'afficheur de votre traceur Designjet  sont allumées en continu.
La mention "Flashing" indique que les led de l'afficheur de votre traceur Designjet  clignotent.





  Cartouches + Données + Media

Une erreur que l’utilisateur peut aisément résoudre, comme un bourrage papier, un problème de cartouche mineur etc. Pour avoir plus d’informations sur l’erreur, pressez le bouton « Cancel » ce qui afficher un « sous-code ». Référez-vous aux codes suivants pour résoudre votre problème.





  Cartouches + Données + Media

Cette erreur indique un problème majeur qui requiert l’intervention d’un technicien spécialisé. Pour avoir plus d’informations sur l’erreur, pressez le bouton « Cancel » ce qui afficher un « sous-code ». Référez-vous aux codes suivants pour résoudre votre problème.





  Prêt + Cartouches :

Le test de la mémoire SIMM à échoué

Causes possibles :

  • La mémoire installée n’est pas originale HP
  • La mémoire n’est pas convenablement installéeMémoire défectueuse
  • Module électronique défectueux






Prêt + Données :

Echec du test de la continuité de la cartouche

Causes possibles :

  • Cartouches défectueuses ou pas convenablement installées
  • Trailing cable défectueux ou pas convenablement connecté
  • Circuit du chariot défectueux
  • Module électronique défectueux







Prêt + Media :

Dysfonctionnement de l’axe X

Causes possibles :

  • Obstacle ou friction sur l’axe X
  • Câble de l’encoder de l’axe X défectueux ou pas convenablement connecté
  • Moteur média défectueux ou câble du moteur pincé
  • Module électronique défectueux









Prêt + Alignement papier + Chargement papier + Cartouches :

Problème de mémoire ou calibrage de précision

Causes possibles :

  • Mémoire installée insuffisante. Augmenter la mémoire en installant une barrette de mémoire plus importante

Si cette erreur apparait pendant le test de calibrage de précision :

  • Contrôler la qualité de l’impression du test de calibration de précision. Si la qualité est mauvaise essayer de nettoyer ou remplacer la cartouche noire.
  • Assurez-vous d’avoir charger l’impression du calibrage de précision dans la bonne position et orientation et assurez-vous d’avoir sélectionner le bon type de papier.
  • Assurez-vous que le capteur d’alignement (Line Sensor) sur le chariot est propre. Si le capteur d’alignement (Line Sensor) est sale ou ne fonctionne pas correctement, il ne pourra pas lire correctement l’impression du calibrage de précision.
  • Trailing cable défectueux
  • Chariot défectueux
  • Module électronique défectueux





 Prêt + Chargement Papier + Cartouches :

Problème mécanique

Causes possibles :

  • Contrôler le bail assembly





 Prêt + Alignement média + Chargement papier + Média :

Erreur du mécanisme de soulèvement du bail assembly

Causes possibles :

  • Assurez-vous que le mécanisme soit en état de fonctionnement
  • Utiliser le test « Bail Cycle » pour vous aider à diagnostiquer le défaut





 Prêt + Données + Média :

Erreur de calibration de l’axe X

Causes possibles :

  • La calibration de l’axe X est-elle effectuée ?
  • Avez-vous chargé le papier dans la bonne orientation ?
  • L’impression est-elle visible ? Si non, contrôler les cartouches.
  • Les cartouches sont-elles correctement alignées ? Si oui, le problème viendrait du module électronique ou du moteur média. Si l’alignement est incorrect, le problème viendrait du chariot.





 Chargement du papier + Données :

Le Firmware installé interfère avec les caractéristiques du traceur

Le traceur utilise une ancienne version du Firmware – Installez la dernière version du firmware

  • Si le problème persiste, reportez votre cas à HP





 Prêt + Alignement média + Chargement papier + Données :

Code erreur générique qui recouvre plus de 600 erreurs.

  • Reportez votre cas à HP. Notez les conditions d’apparition du défaut.





 Prêt + Alignement papier + Données :

Problème de communication avec le port série RS-232

Causes possibles :

  • Configuration de la communication vitesse/protocole incorrecte
  • Câble de communication incorrect
  • Erreur de l’ordinateur hôte





 Prêt + Chargement papier + Données :

Problème de communication entre le Main PCA et le microprocesseur interne

Le Main PCA est défectueux – Remplacer le module électronique





 Prêt + Cartouches + Données :

Capteur d’alignement papier non détecté

Causes possibles :

  • Le capteur d’alignement papier est sale ou absent
  • Trailing cable défectueux ou pas convenablement connecté
  • Capteur du chariot défectueux ou pas convenablement connecté
  • Câble encodeur de l’axe X défectueux ou pas convenablement connecté
  • PCA du chariot défectueux
  • Moteur X défectueux
  • Moteur Y défectueux
  • Module électronique








 Alignement média + Chargement papier + Données :

Erreur de lecture Centronics I/0

Problème de communication Centronics. Probablement due à un mauvais contact du connecteur.

  • Si l’erreur persiste, reportez votre cas à HP





Chargement Papier + Cartouches + Données :

Problème d’initialisation du chariot

Causes possibles :

  • Absence du chariot
  • Trailing cable défectueux ou pas convenablement connecté
  • PCA du chariot défectueux
  • Module électronique défectueux





Alignement Média + Cartouches + Données :

Identification du modèle non configurée

  • Après le remplacement du module électronique il faut le configurer. Si l’installation d’un nouveau module électronique ne provoque pas l’affichage de ce défaut, cela signifie qu’il à déjà été installé et configuré avec d’autres paramètres. Après la configuration du module le code STEADY DLM (Prêt + Données + Média) devrait apparaitre et le calibrage de précision devra être effectué. Après ce test, tous les autres calibrages devront être effectués. Si la configuration du module ne remédie pas au code erreur, même après le redémarrage du traceur, la mémoire EEROM doit être défectueuse. Avant de procéder à l’échange du module électronique essayer d’effacer l’EEROM et de procéder à tous les calibrages pour résoudre le problème.






Alignement Média + Cartouches :

Erreur du test EEROM

Causes possibles :

  • Redémarrer le traceur. Si l’erreur apparait continuellement, remplacer le module électronique
  • La mémoire EEROM du calibrage à été perdue. Procéder au calibrage de précision





Chargement Papier + Cartouches :

Module électronique défectueux

Causes possibles :

  • Ventilateur défectueux ou pas convenablement connecté
  • Mémoire ROMM défectueuse
  • Mémoire RAM défectueuse
  • Module électronique





Alignement Média + Média :

Dysfonctionnement de l’axe Y

Causes possibles :

  • Problème avec le cutter
  • Nettoyer toutes impuretés dues à un bourrage papier
  • Eteindre le traceur. Faites coulisser manuellement le chariot le long de l’axe Y en contrôlant les zones de friction
  • Assurez-vous que la courroie ou la poulie de la courroie sont en parfait état de marche. Retirer les impuretés de la poulie qui pourrait entrainer le glissement de la courroie
  • Procéder au test de l’axe du chariot et le test du servo/encoder  pour déceler d’eventuels problème de moteur du chariot, d’encoder strip, ou de module électronique
  • A haute température, et si le ventilateur ne fonctionne pas correctement, la résistance interne du driver moteur peut augmenter, entrainant une chute du voltage entre les contacts du moteur et un arrêt du moteur
  • Assurez-vous que l’encoder strip soit ni inversé, endommagé ou absent
  • Reconnecter ou remplacer le trailing cable
  • Remplacer le chariot





Prêt + Alignement Média + Média :

Erreur du mouvement de l’axe Y

Causes possibles :

  • Friction excessive de l’axe Y du chariot
  • Le chariot rentre en contact avec le bail assembly lors de son déplacement





Prêt + Chargement papier + Média :

Erreur de quadrature d’encoder d’axe X

Causes possibles :

  • Chemin des câbles du moteur incorrect
  • Parasite électrique dans les moteurs
  • Encodeur moteur défectueux
  • Le moteur à reçu une décharge électrostatique pendant son fonctionnement





Alignement Média + Chargement Papier + Média :

Erreur de quadrature d’encoder d’axe X

Causes possibles :

  • Encoder strip endommagé ou cassé
  • Trailing câble endommagé ou pas convenablement connecté
  • Chemin des câbles du moteur incorrect
  • Encodeur moteur défectueux
  • Le trailing cable à reçu une décharge électrostatique pendant son fonctionnement. Remplacer le trailing cable





Alignement média + Données :

Erreur d’alignement des cartouches

Causes possibles :

  • Cartouches défectueuses
  • Média incorrect ou souillé
  • Capteur d’alignement (Line Sensor) défectueux
  • Chariot défectueux
  • Module électronique défectueux
